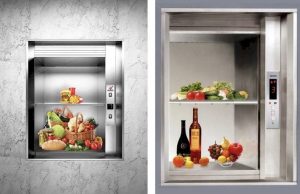

Thang máy tải hàng là loại thang máy chuyên dùng để vận chuyển hàng hóa giữa các tầng trong nhà xưởng, kho hàng, nhà hàng, khách sạn, siêu thị và các cơ sở sản xuất, kinh doanh.

Đặc điểm:

• Thường thiết kế 2 cửa ra vào đối diện nhau để xe đi thẳng vào – đi thẳng ra, không cần quay đầu, giảm rủi ro trầy xước.

• Tải trọng và kích thước rất lớn, trung bình từ 500kg – 5000kg.

1. Cấu tạo của thang máy tải hàng

Hệ thống truyền động

Tùy thuộc vào kiến trúc công trình, có thể sử dụng:

• Loại truyền thống: Hộp số đặt trên hố thang, cần có phòng máy.

• Động cơ không hộp số, không phòng máy.

• Thủy lực truyền động 1:1 hoặc 1:2 khi chiều cao hố thang bị giới hạn (OH ≤ 3600), tốc độ thấp, dùng cho công trình 2–3 tầng.

• Máy kéo đặt phía dưới: Không cần phòng máy phía trên, tốc độ cao (30 – 60 m/phút).

Cabin

• Thiết kế chắc chắn, an toàn, đảm bảo độ bền.

• Hệ thống giám sát chỉ cho thang hoạt động khi xe đã vào đúng vị trí.

• Có thể thiết kế cabin có cửa trong hoặc không có cửa trong.

Cửa tầng

Các kiểu cửa thường dùng:

• Cửa mở lên xuống: 1 cánh, 2 cánh, 3 cánh (dùng khi hố thang có chiều rộng hạn chế).

• Cửa mở 3 cánh cùng phía: Dùng khi chiều cao tầng thấp.

• Cửa mở 4 – 6 cánh đóng mở trung tâm: Điều khiển đồng bộ với cửa cabin.

Hệ thống điều khiển trung tâm

• Sử dụng bộ vi xử lý lập trình Logic (PLC Mitsubishi).

• Chức năng: điều khiển toàn bộ hoạt động thang, phối hợp dữ liệu an toàn và lệnh từ người sử dụng để dừng tầng chính xác.

Hệ thống điều khiển gia tốc

• Sử dụng biến tần VVVF điều khiển tốc độ và moment động cơ.

• Tiết kiệm điện năng, dừng tầng chính xác, vận hành êm ái và an toàn.

2. Hệ thống an toàn

• Bộ giới hạn vận tốc (Governor) và thắng cơ an toàn.

• Bảo vệ quá tải, mất pha, ngược pha, sụt áp, quá dòng.

• Nút báo khẩn và hệ thống liên lạc nội bộ (Intercom).

• Đèn chiếu sáng khẩn cấp.

• Khóa cửa an toàn.

3. Bản vẽ thang máy tải hàng

[Ảnh minh họa bản vẽ thang máy ô tô]
